Guide Complet de l’Insertion Graphique 3D dans une Demande d’Autorisation d’Urbanisme
L’insertion graphique 3D, souvent appelée DP6, est un document essentiel dans un dossier de demande d’autorisation d’urbanisme (permis de construire, déclaration préalable, etc.). Elle permet de visualiser de manière réaliste le projet dans son environnement et facilite ainsi l’évaluation de sa conformité aux règles d’urbanisme.

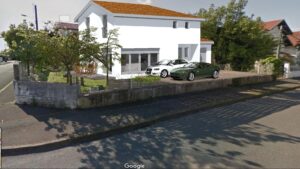

Exemple d’insertion graphique pour la modification d’un portail et clôture
Exemple d’insertion graphique d’une maison dans un lotissement en cours d’aménagement
Qu’est-ce qu’une Insertion Graphique 3D ?
Il s’agit d’une représentation tridimensionnelle du projet intégré dans son contexte réel. Elle permet de :
-
- Visualiser l’impact visuel du projet: Comment le bâtiment s’insère-t-il dans le paysage ? Quelles sont les vues depuis l’espace public ?
- Mieux comprendre le projet: Les plans 2D ne permettent pas toujours de se représenter facilement le volume et les proportions d’un bâtiment. La 3D apporte une vision plus intuitive.
- Faciliter l’instruction du dossier: Un dossier clair et bien illustré accélère l’examen de la demande par les services d’urbanisme.
Pourquoi est-elle Obligatoire ?
L’obligation d’inclure une insertion graphique 3D dans un dossier d’urbanisme est de plus en plus fréquente. Elle est généralement requise pour les projets ayant un impact visuel important sur le paysage ou l’environnement urbain.
Comment Réaliser une Insertion Graphique 3D ?
-
-
Recueillir les informations nécessaires:
- Plans de masse et de coupe détaillés.
- Photos aériennes et au sol du terrain.
- Informations sur les matériaux de construction et les finitions.
- Règlement du PLU (Plan Local d’Urbanisme).
-
Choisir un logiciel de modélisation 3D:
- Logiciels professionnels: SketchUp, Revit, ArchiCAD… (pour les professionnels)
- Logiciels grand public: Sweet Home 3D, Planner 5D… (plus simples à prendre en main)
-
Modéliser le projet:
- Créer une maquette 3D du bâtiment en respectant les dimensions et les matériaux.
- Intégrer la maquette dans une photo réaliste du terrain.
-
Ajouter des éléments contextuels:
- Voie publique, bâtiments voisins, végétation…
- Indiquer les points de vue depuis l’espace public.
-
Les Éléments à Inclure
- Le projet: Le bâtiment dans son ensemble, avec ses volumes, ses ouvertures, ses matériaux.
- L’environnement: Les bâtiments voisins, la végétation, les voies de communication.
- Les vues: Au moins deux vues différentes (avant, arrière, côté rue…).
- Les cotes: Pour préciser les dimensions du projet et sa position par rapport à l’environnement.
- La légende: Pour identifier les différents éléments de la représentation.
Conseils Pratiques
- Qualité de l’image: Privilégiez des images haute résolution pour une meilleure qualité de rendu.
- Simplicité: Évitez les détails trop complexes qui pourraient alourdir la visualisation.
- Conformité au PLU: Vérifiez que le projet respecte les règles d’urbanisme en vigueur.
- Accompagnement par un professionnel: Si vous n’êtes pas à l’aise avec la modélisation 3D, faites appel à un architecte ou à un dessinateur.
En Conclusion
L’insertion graphique 3D est un outil précieux pour visualiser un projet de construction et faciliter son acceptation par les services d’urbanisme. En suivant ces conseils, vous pourrez réaliser une représentation réaliste et convaincante de votre projet.
- Conseils d’un spécialiste : N’hésitez pas à nous solliciter pour vous accompagner dans cette démarche. Nous proposons un service de réalisation d’insertions graphiques 3D.
Note: L’exigence concernant l’insertion graphique 3D peut varier en fonction des communes et des projets. Il est toujours recommandé de consulter le règlement du PLU ou de se renseigner auprès du service urbanisme de votre commune.
